TEMA 1 ELEMENTOS BASICOS ELECTRICOS Y ELECTRONICOS






                               1. CONCEPTO DE ELECTRICIDAD.




- La electricidad es la energia que mueve nuestra civilizacion.

- El funcionamiento de todos esos aparatos se rige por una serie de leyes que relacionan diferentes magnitudes comola la resistencia electrica la diferencia de potencial y la intesidad de corriente.




                              1.1  CORRIENTE ELECTRICA Y DIFERENCIA DE POTENCIAL.



PROTONES Posen carga electrica positiva +


NEUTRONES. no tienen carga neutra

ELECTRONES poseen carga electrica negativa -.


Resultado de imagen de atomos






       - Si dos cuerpos tienen distinto numero de electrones se dice que entre ellas hay una diferencia de cargas o diferencia de potencial pero este concepto se conoce mas como tension electrica o voltaje y se mide en voltios

- Para medir el voltaje entre dos puntos se utiliza el voltimetro

- Este movimiento de cargas eslo que se conoce como corriente electrica.




                                         1.2 INTENSIDAD DE CORRIENTE



- Cuando la intesidad de corriente no cambia a lo largo del tiempo se dice que la corriente que circula por el conductor es continua por el contrario, si se producen variaciones de intensidad de la corriente se denomina variable o alterna.







Resultado de imagen de diferencia corriente alterna y continua





1.3 RESISTENCIA ELECTRICA.



-La resistencia electrica esla oposicion que ejerce un material al paso de la corriente electrica . Se mide en ohmios y el instrumento que la mide es el ohmetro

-En general podemos decir que los materiales puden ser...

-CONDUCTORES. Permiten el paso de la corriente

- AISLANTES.        No permiten el paso de la corriente.

- SEMICONDUCTORES    Se pueden comportar como conductores o aislantes segun las condiciones ambientales ala que se someta.



- A la permisividad al paso de la corriente pùede ser grande o pequeña se le conoce con el nombre de conductividad y ala no permisividad como resistividad






Resultado de imagen de diferencias entre conductores semiconductores y aislantes




                                          1.4 CIRCUITO ELECTRICO.


- Un circuito electrico es una combinacion de componentes electricos conectados entre si de una manera determinada, segun la finalidad del circuito

- Circuito en serie... los componentes estan situados uno a continuacion del otro

- Circuito en paralelo... los puertos de entrada de los componentes estan conectados ala misma via, al igual que los puertos de salida.






                                                        1.5 LEY DE OHM

- En un circuito electrico existe una relacion entre sus tres magnitudes fundamentales, que son.
diferencia de potencial, intesidad y resistencia. Dicha relacion se conoce como ley de ohm

- Matematicamente esta ley se expresa asi  V= I*R




Resultado de imagen de Formula ley de ohm






1.6. CORRIENTE CONTINUA Y CORRIENTE ALTERNA.

-Corriente continua. La corriente continua circula siempre en el mismo sentido y con la misma intensidad es la que generan las pilas las baterías y los dinamos. De forma abreviada puede escribirse como CC o DC.



-Corriente alterna .  La corriente alterna cambia de sentido de la intensidad. Se le emplea mas porque produce y transporta mas fácilmente pueden escribirse como CA o AC


Resultado de imagen de GRAFICO CORRIENTE CONTINUA Y ALTERNA





                                                             1.7 PILAS Y BATERIAS


- Las pilas y las baterías son los elementos que generan voltaje en un circuito eléctrico.

- Tanto las pilas como las baterías tienen dos extremos llamados polos,uno de ellos negativos y otro positivo



Resultado de imagen de pilas y baterias circuitos



                                                                 1.8 INTERRUPTORES



-Un interruptor eléctrico es un dispositivo utilizado para desviar o interrumpir el curso de la corriente eléctrica


Resultado de imagen de interruptores simbolos


1.9 PULSADORES



- Un botón o pulsador es un tipo de interruptor que se utiliza para activar alguna función.



                                                  1.10 FUENTES DE ALIMENTACIÓN



-En electrónica una fuente de alimentación es un circuito que convierte la tensión alterna de la red industrial en tensión prácticamente continua.


-Cada fuente viene acompañada de una etiqueta que nos da toda la información acerca de sus presentaciones.


-Tensión de entrada (AC  INPUT) nos informa sobre que voltajes admite la fuente de alimentación. en este caso concreto se dice que es una fuente de entrada universal.

-Tensión de salida (DC OUTPUT) nos informa sobre los valores de voltaje que puede ofrecer la fuente de alimentación.

-Capacidad de carga (MAX CURRENT) : es el valor máximo de intensidad de corriente al que puede responder la fuente ,sin riesgo de deterioro.

- Potencia maxima combinada ( MAX COMBINED WATTAGE) nos da una idea de la potencia que necesita la fuente para desempeñar distintas tensiones de forma combinada.








Resultado de imagen de fuente de alimentacion

Resultado de imagen de pegatina fuente de alimentación



                                                2. COMPONENTES ELECTRÓNICOS



                                              2.1 RESISTENCIAS.




- Definimos anteriormente el concepto de resistencia y dijimos que cada material tienen su valor característico. El componente eléctrico encargado de introducir este efecto en un circuito eléctrico se llama resistencia eléctrica o resistor.

- Para identificar el valor de una resistencia se utiliza un código de colores.



Resultado de imagen de cuadro colores resistencias






-Cada resistencia tiene entre cuatro y seis baldas de diversos colores que codifican su valor, su tolerancia y en caso de llevar 6 baldas, también su coeficiente térmico.






Resultado de imagen de resistencias explicacion de bandas




                                                      2.2 CONDENSADORES.

-Condensadores: Se llama condensador al componente que almacena la corriente eléctrica en su interior. La cantidad de corriente eléctrica que es capaz de almacenar se llama capacidad o capacitación y se mide en faradios.



Resultado de imagen de condensadores



                                                             2.3 DIODOS


-Un diodo es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección cuando se le aplica una cierta diferencia de potencial es decir, se comporta casi como si fuera un interruptor


Resultado de imagen de diodos

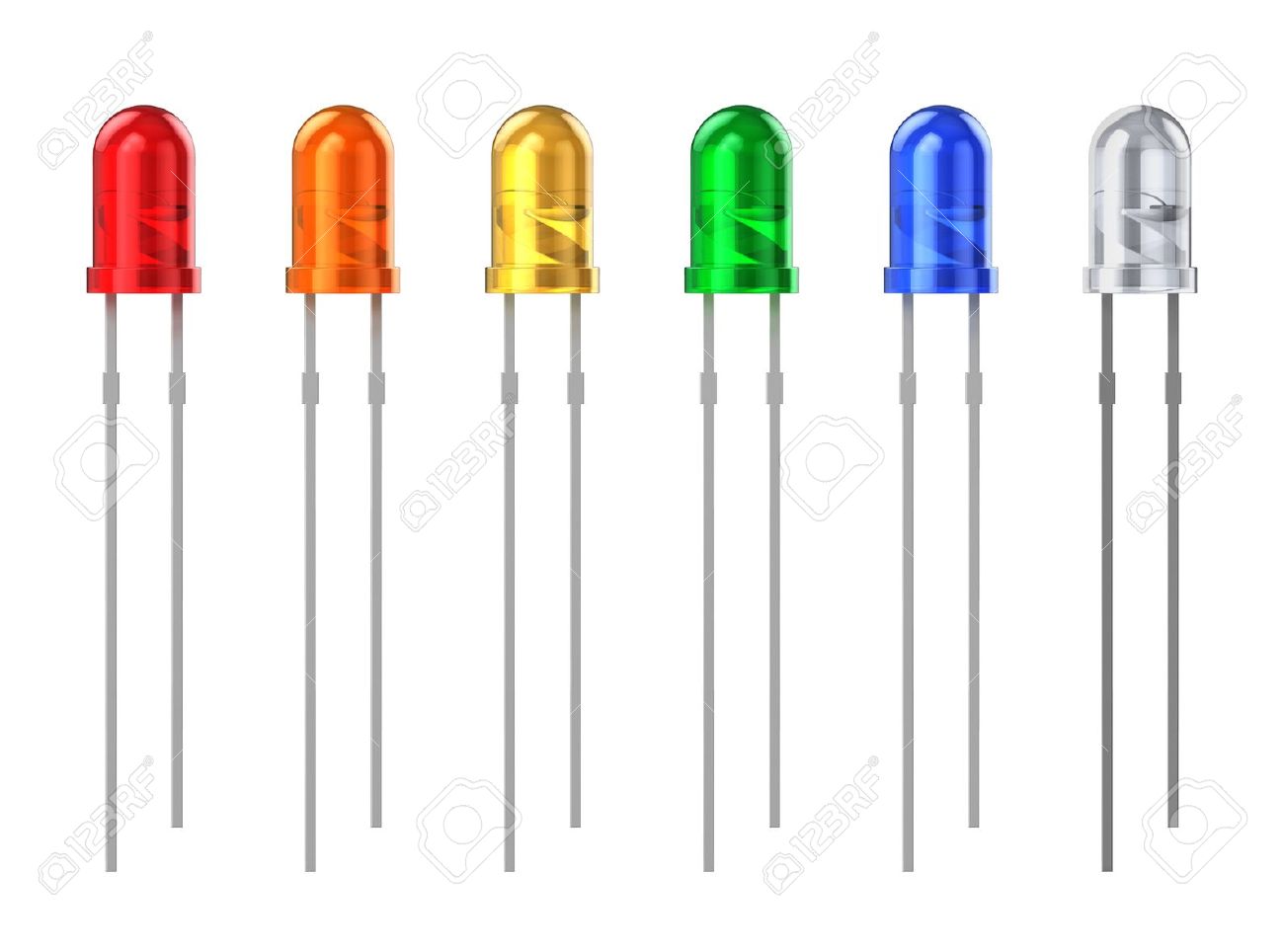

2.4 LED



-Led es el acronimo de la expresión -diodo emisión de luz- se trata por tanto de un diodo que emite luz cuando por su interior, conduce corriente eléctrica.

-Una variante del LED es el OLED o LED arganico que emplea como compuesto semiconductor una sustancia organica.

Resultado de imagen de LED


2.5 TRANSISTORES.



-El transistor es un componente semiconductor que puede cumplir diferentes funciones en un circuito eléctrico, siendo la mas común de amplificador de la corriente eléctrica

-La aparición de los transistores y su evolución tecnológica ha sido en gran medida en causa de la vertiginosa evolución de los ordenadores.


Resultado de imagen de transistores





                                                             3.APARATOS DE MEDICIÓN



                                                           3.1 Voltimetro

-El voltimetro es el aparato que permite conocer el voltaje que hay en un circuito.

-La forma de color rojo va al polo positivo de generador.

-La toma de color negro va al polo negativo del generador.



Resultado de imagen de voltimetro






                                                     3.2 Amperimetros.


- El amperimetro es un aparato utilizado para medir la intensidad de corriente.

- Al igual que el voltimetro tiene una escala graduable y dos tomas de corriente, y existe tanto en versión analógica como en digital.



Resultado de imagen de amperimetro






                                                               3.3 Ohmetro


- El ohmetro también llamado ohmimetro es el aparato que se emplea para medir la resistencia eléctrica.

- El ohmetro de alta precisión tiene cuatro terminales llamados contactos kelvin , para realizar correctamente las mediciones ya que alas medidas de la resistencia habría que sumarle las resistencias de los cables con los que se hace la medición.


Resultado de imagen de ohmetro




                                                        3.4 Multimetro y Osciloscopio


- Un multimetro también llamado polimetro o tester es un aparato que permite efectuar mediciones eléctricas diversas de corriente voltaje resistencia frecuencia y en algunos casos de capacidad temperatura y diodos

- El osciloscopio es un instrumento que permite visualizar gráficamente un gran numero de variables en circuitos eléctricos y electrónicos



Resultado de imagen de osciloscopioResultado de imagen de multimetro
































                                                4.CIRCUITOS INTEGRADOS


- Un circuito integrado o chip es un conjunto de componentes electrónicos interconectados y ubicados en una pastilla de silicio.

- Sus dimensiones son muy reducidas y los elementos que lo componen no se pueden separar.

- La pastilla esta recubierto por una capsula de plastico o ceramica y deja libres unos conductores metalicos llamados pastillas que comunican el interior del circuito  ( los chips habitualmente se acoplan en circuitos impresas) con el exterior

- Los microprocesadores que controlan desde computadoras hasta teléfonos móviles o lavavajillas.

- La eficiencia de los chips es alta debido a que su pequeño tamaño es de bajo consumo aunque altas velocidades.

- Un ejemplo típico es el problema del sobrecalentamiento.

-SSI: nivel de integración pequeño (de 10 a 100 transistores)

- MSI: nivel de integración medio ( de 101 a 1000 transistores)

- LSI: nivel de integración grande ( DE 1001 A 10000)

- VLSI : nivel de integración muy grande ( de 10001 a 100000)

- ULSI: nivel de integración ultra grande ( de 100001 a 1000000)

-GLSI: nivel de integración giga grande (de 10000000 transistores)


Resultado de imagen de circuitos integrados
